固控设备之钻井泥浆剪切泵结构设计原理简述
365bet是什么_365体育官网入口_bte365娱乐线 机械JQB系列钻井泥浆剪切泵可速配制高性能泥浆,大大缩短泥浆配制时间,提高钻井的经济效益。钻井泥浆剪切泵是对泥浆配制中添加钻井泥浆原料进行不断的剪切、细化、混合高效循环并改变它的分子链结构,消除“鱼眼”现象,使泥浆到一定的工艺和使用性能的要求,并满足钻井对钻井泥浆更高性能要求的泥浆固控设备。

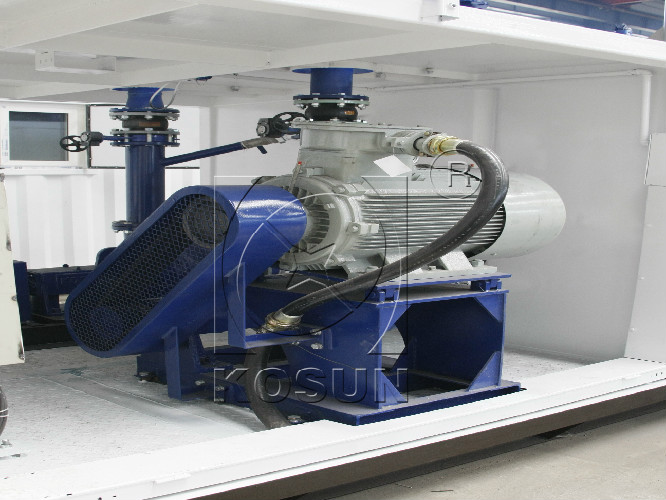

钻井泥浆剪切泵主要由叶轮、涡壳、盘根盒、传动轴、皮带轮、三角带、电机和支座等部件组成。
钻井泥浆剪切泵的叶轮不同于一般离心泵的叶轮,其结构较为复杂。它主要由轴流涡轮、存浆舱、泵轮、增压舱和剪切板五部分组成。轴流涡轮,泵轮、存浆舱用不锈钢精密铸造成一个整体,结构非常紧凑。它是钻井泥浆剪切泵的核心部件,具有非常高的剪切效率。
钻井泥浆剪切泵的轴流涡轮为泵轮和存浆舱提供具有一定排量的流体,该流体50%通过泵轮排出进入涡壳,50%被存浆舱吸收。增压舱的独特设计,使存浆舱中的流体具有一定能量。通过泵轮排出的流体,平行于剪切板流动,具有较高的流速。
存浆舱吸入的流体,通过若干个喷嘴垂直于剪切板喷射。喷射流体与泵轮排出的流体混合后,以较高流速冲击剪切板外圆的锯齿,高速旋转的剪切板锯齿,对流体再次进行剪切。因此,流经叶轮的流体,经受多次剪切作用。
钻井泥浆剪切泵采用了非常可靠的机械密封,保证不泄漏。由于该泵轴封的改进,使其寿命大大提高。泵内部配有不锈钢涡轮及一个剪切板,能够产生超过25.4m/s的液体剪切,当液流通过钻井泥浆剪切泵时,有50%的液体在涡轮收集室的强力推进下将被两次剪切。该涡轮钻井泥浆剪切泵安装在专用底座上,并用皮带轮、窄V带和55KW/75kw防爆电动机带动。另外还有一个尺寸适合的混合漏斗与钻井泥浆剪切泵配套使用,这样便组成了一个完善的剪切及水合作用系统,也叫做剪切混浆射流装置。
365bet是什么_365体育官网入口_bte365娱乐线 机械钻井泥浆剪切泵结构设计特点和优势:
1.大幅度增强搬土颗粒的水化程度。
2.节约膨润土30%以上,使聚合物尽快稀释,剪切,水化(泥浆中使用的高分子聚合物的分子量较高,直接加入不易水化,因此需要对高分子聚合物进行预剪切,剪切泵能提供很高的剪切效率,加快聚合物的稀释,水化进程。)
3.提供较高的排量和扬程,满足配制和处理泥浆的要求。
