按开挖面是否封闭,可分为:密闭式和敞开式两类。
按平衡开挖面土压与水压的原理不同,密闭式盾构机又可分为:土压式和泥水式。敞开式盾构机按开挖方式分为:手掘式、半机械挖掘式、机械挖掘式。
盾构中需要进行泥水分离处理的是泥水平衡盾构机。
泥水平衡盾构机以泥水来抵抗开挖面的水压力和土压力,以保持开挖面的稳定,控制开挖面变形和地基沉降;在开挖面形成弱透水性泥膜,保持水压力有效作用于开挖面。其泥水分离的效果是通过与盾构机相关的泥水处理系统来实现的。
泥水盾构机掘进时由泥浆管路泵送出来的泥浆,输送到泥水分离站分离。

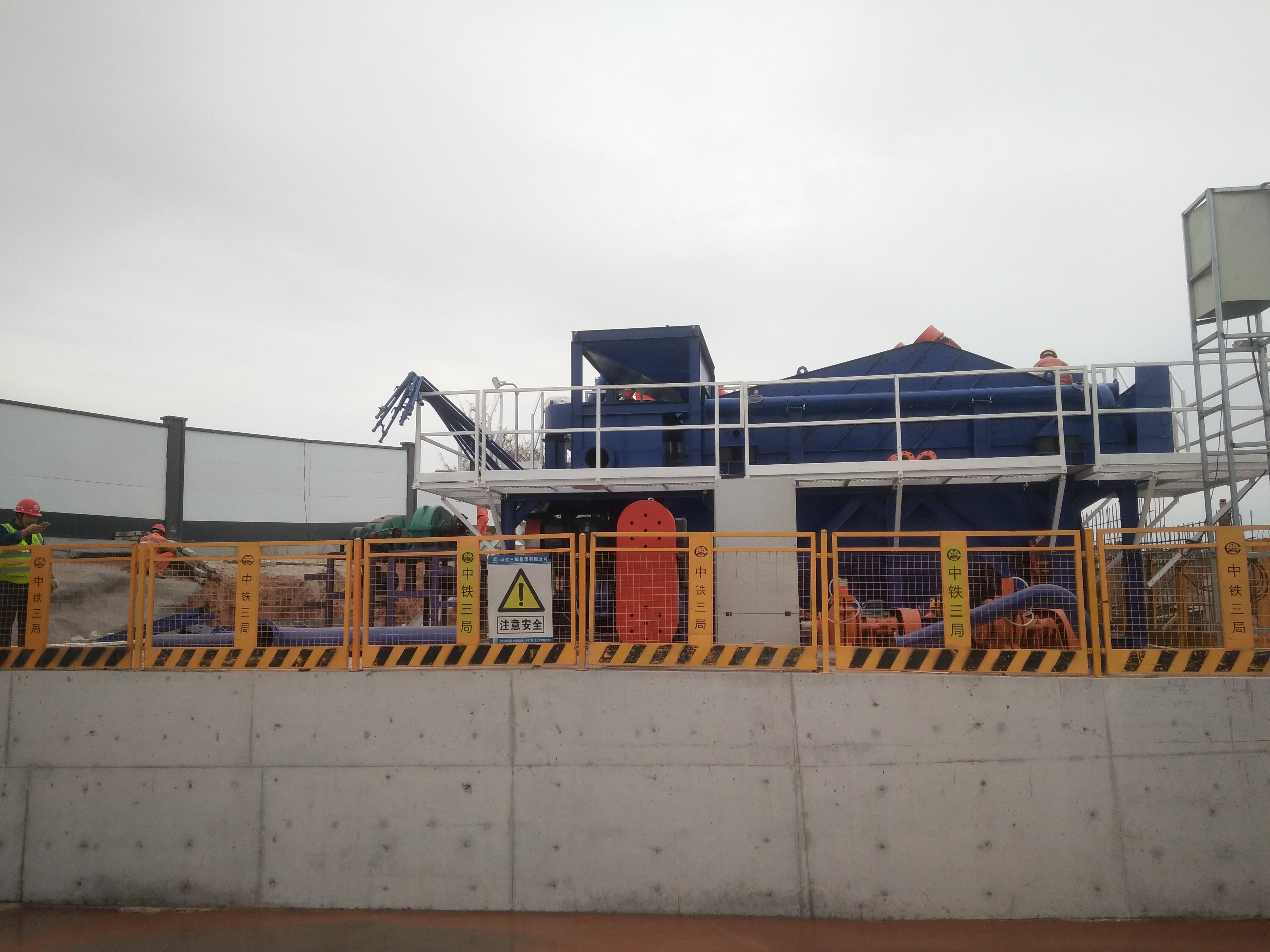

1、通过一级初筛(见图2),分离大部分的固体石块和泥块;
2、第一级分离后,大部分在3mm以上的石垠土块被分离出去,分离的泥浆流到集浆槽中,再由泥浆泵抽送到二级旋流器进行分离(见图3);
3、二级分离的精度在70~74μm,二级分离后,泥浆再次被抽到三级流器进行分离(见图4);
4、三级旋流器分离精度达20~25μm,三级分离后泥浆流回制浆池,制浆后通过泥浆泵输送到刀开挖而进行置
5、废浆根据需要通过压滤机(见图5)进行压虑分离后,泥浆中大于5μm的泥浆颗粒基本全部被分离出来,再经过沉淀能满足排放要求。
