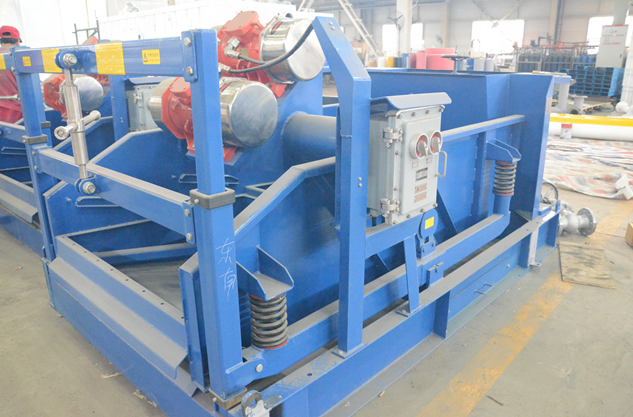

振动筛是一种适合潮湿细粒级难筛物料干法筛分的振动筛分机械设备,是目前国内处理难筛物料的振动筛分机械设备。振动筛具有大振幅、大振动强度、较低频率和弹性筛面的工艺特点。工作过程中始终保持最大的开孔率,从而筛分效率高、处理能力大,筛板更换方便,降低了成本。振动筛超大筛面和大处理能力可满足现场的生产需要。振动筛筛子的结构采用多段筛面振动而筛箱和机架不参与振动的运动方式,使筛子实现了大型化。
振动筛的分类
振动筛分设备按重量用途可分为:矿用振动筛,轻型精细振动筛,实验振筛机
矿用振动筛可分为:高效重型筛,自定中心振动筛,椭圆振动筛,脱水筛,圆振筛,香蕉筛,直线振动筛等
轻型精细振动筛可分为:旋振筛,直线筛,直排筛,超声波振动筛,过滤筛等可参考振动筛系列
实验振动筛:拍击筛,顶击式振筛机,标准检验筛,电动振筛机等请参考实验设备
按照振动筛的物料运行轨迹可以分为:
按直线运动轨迹分:直线振动筛(物料在筛面上向前做直线运动)
按圆型运动轨迹分:圆振筛(物料在筛面上做圆形运动)结构和优点
振动筛的工作原理
振动筛工作时,两电机同步反向旋转使激振器产生反向激振力,迫使筛 体带动筛网做纵向运动,使其上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
振动筛工作部分固定不动,靠物料沿工作面滑动而使物料得到筛分。固定格筛是在选矿厂应用较多的一种,一般用于粗碎或中碎之前的预先筛分。它结构简单,制造方便。不耗动力、可以直接把矿石卸到筛面上。主要缺点是生产率低、筛分效率低,一般只有50—60%。
振动筛工作面是由横向排列的一根根滚动轴构成的,轴上有盘子,细粒物料就从滚轴或盘子间的缝隙通过。大块物料由滚轴带动向一端移动并从末端排出。选矿厂一般很少用这种筛子。振动筛工作部分为圆筒形,整个筛子绕筒体轴线回转,轴线在一般情况下装成不大的倾角。物料从圆筒的一端给入,细级别物料从筒形工作表面的筛孔通过,粗粒物料从圆筒的另一端排出。圆筒筛的转速很低、工作平稳、动力平衡好。但是其筛孔易堵塞、筛分效率低,工作面积小,生产率低。选矿厂很少用它来作筛分设备。振动筛机体是一个平面内摆动或振动。按其平面运动轨迹又分为直线运动、圆周运动、椭圆运动和复杂运动。摇动筛和振动筛属于这一类。振动筛工作时,两电机同步反向放置使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使其上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。摇动筛是以曲柄连杆机构作为传动部件。电动机通过皮带和皮带轮带动偏心轴回转,借连杆使机体沿着一定方向作往复运动。
机体运动方向垂直于支杆或悬杆中心线,由于机体的摆动运动,使筛面上的物料以一定的速度向排料端移动,物料同时得到筛分。摇动筛与上述几种筛子相比,其生产率和筛分效率都比较高。其缺点是动力平衡差。现在选矿厂很少用它,而被结构更合理的振动筛取代。
